系统配置

处理器

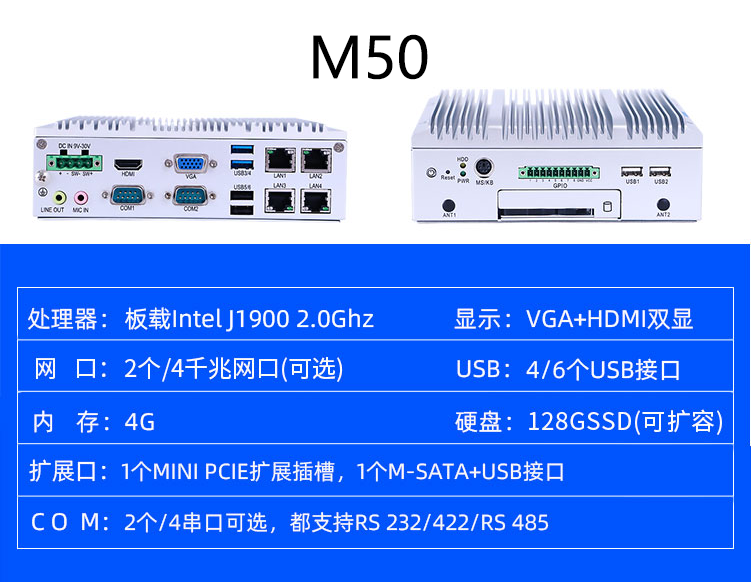

M50B-E:Intel® Celeron J1900 2.0Ghz四核,板载不可更换

M50B-H:支持Intel® I3-6100U/I5-6300U/ I7-6600U处理器

芯片组

M50B-E:Intel® BayTrail

M50B-H:Intel® SkyLake-U

内存

BayTrail: 支持1个SO-DIMM槽；

标配4GB, 插槽最大支持8GB，整机内存最大支持8GB

SkyLake-U: 支持1个SO-DIMM槽；

板载4GB,插槽最大支持16GB，整机内存最大支持20GB

I/O接口

网口

2个RJ45 10/100/1000Mbps网络接口，最大可扩展至4个网口,LAN1支持网络唤醒

显示

提供1个VGA、1个HDMI显示，支持双显；

USB

BayTrail:最大支持1个USB3.0+5个USB2.0接口；

SkyLake-U：最大支持2个USB3.0+4个USB2.0接口

COM

2~4个串口,COM1~COM4,RS232/485/422可选

Audio

1组Audio接口(支持MIC-IN、LINE-OUT)

扩展总线

主板集成

1个M.2 key E槽（实现WIFI功能）；

1个M-SATA插槽（实现4G 或存储功能，4G功能和存储扩展不能共存使用）

存储器

硬盘

1个SATA 接口；(可选2.5寸机械硬盘或固态硬盘)

M-SATA/M.2

支持1个M-SATA插槽

工作环境

0℃～+45℃(机械硬盘)；

-10℃～+60℃（宽温固态/电子硬盘）；

注意：整机工作环境的空气流速须大于0.5m/s。

存储环境

-40℃～+85℃；湿度：5%～95%（非凝结状态）

安装方式

壁挂式、桌面式、VESA标准支撑臂

产品尺寸

176mm（W）×142mm（D)×64mm（H）(不含安装支架)

电源

1个4Pin凤凰端子型电源接口；

外置AC 220V电源适配器供电 或 DC 9-30V 宽压输入（可选）；

整机标配单压直流输出：

SkyLake-U: DC 19V 单电源供电；

J1900:DC 12V 单电源供电

操作系统

支持WIN7(64bit)、WIN10、LINUX(2.6内核)等操作系统
